弱电系统常用线缆有哪些?天康电缆为您整理如下:

一、电源线
电源线:是传输电流的电线,由外护套、内护套、铜丝组成。
1、RVV
全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。 RVV线,外观圆型,芯数比较多,而且2芯之间都有绞合。R代表软线,字母V代表绝缘体聚氯乙烯(PVC)。RVV电缆主要用途:应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。



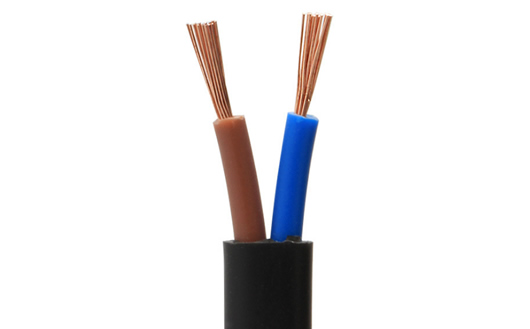

rvv电缆



常用的RVV线材型号有:RVV2*0.5,RVV2*0.75,RVV2*1.0,如:RVV2*1.5 ——2表示2根线芯,1.5表示一根线芯的截面积(单位是㎜2)

2、RVVP
全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆。字母R代表软线,字母V代表绝缘体聚氯乙烯(PVC),字母P代表屏蔽。RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。



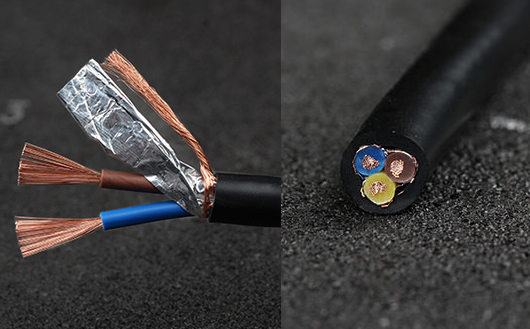

rvvp电缆



RVV与RVVP的区别:
RVVP对比RVV多了一层屏蔽编织网,PVVP线在内外护套之间有一层网状的铜丝层作为屏蔽层----屏蔽层主要是为了防止外界电磁场的影响,以提高线材的抗干扰平衡度。

3、AVVR电缆

全称铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。通常用于弱电电源供电。



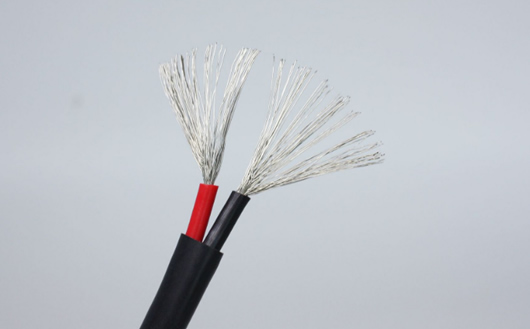

AVVR电缆


RVV与AVVR的区别:
AVVR与RVV是同一款线材。0.5平方以上的型号归为RVV(含0.5平方)0.5平方以下的型号归为AVVR。

4、BV

全称铜芯聚氯乙烯绝缘电线,BV线又简称塑铜线,其中B代表是类别,属于布电线, V代表绝缘为聚氯乙烯,一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。



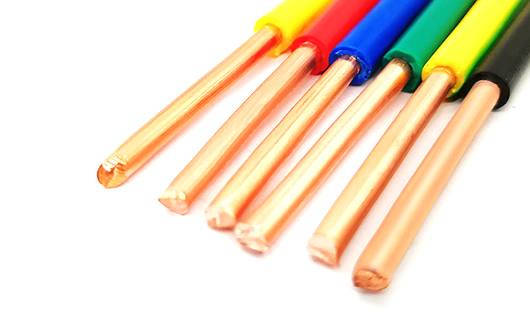

BV线


BV线又分为:ZR-BV 和NH-BV
1)ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线:绝缘料加有阻燃剂,离开明火不自燃。阻燃BV线又分为A、B、C、D四个等级,其中A类最的好,以此类推,最常用的为ZB-BV。
2)NH-BV:铜芯聚氯乙烯绝缘耐火电线:正常着火情况下还可以正常使用。

5、BVR

全称BVR聚氯乙烯绝缘软电线。BVR线,一般指BVR电源线,是一种铜芯聚氯乙烯绝缘软电线,其应用于固定布线时要求柔软的场合。B是指归类属于布电线,V是指PVC聚氯乙烯,也俗称“塑料”, R是指软的意思,要做到软,就要增加导体根数。



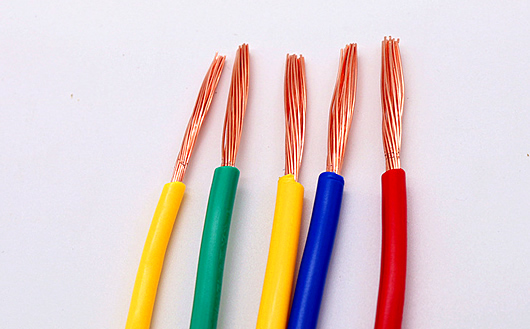

bvr电线


BVR电线根据所选用的材质不同,也分为阻燃电线(ZR-BVR)、耐火电线(NH-BVR)、低烟无卤电线(WDZ-BVR)。主要适用于电器仪表设备及动力照明固定布线用。

BV与BVR的区别:
a.从生产工艺上说,BV是单芯的,BVR是多芯的,在制作上,BVR比BV复杂一点。
b.从价格上说,BV与BVR由于其只在工艺,BVR要比BV贵一点。
c.在性能上,BV与BVR基本相同,重量上BVR略重一点。

6、UL 2464

多芯屏蔽线,用于电脑连接线。

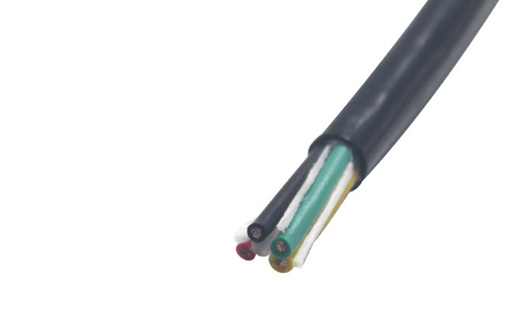

ul2464屏蔽线


7、RVB

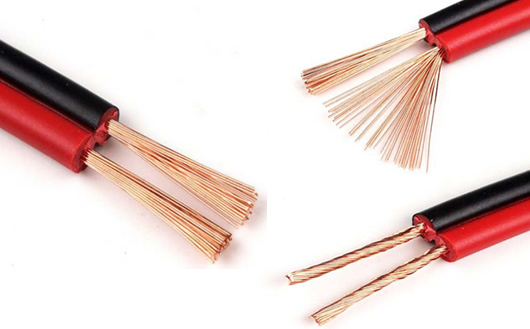

RVB为扁形无护套软线,俗称红黑(平行)线。适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电。

RVB线


8、RVVB

RVVB为扁形护套软线,RVVB与RVB的用途等同,区别就在于RVB为扁形无护套软线,而RVVB为扁形护套软线,所以RVVB比RVB多了一层护套。

rvvb电线


9、RVS

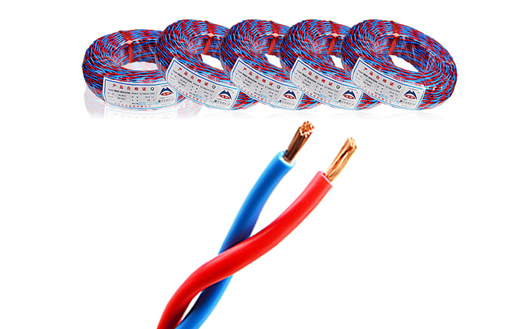

RVS电线全称:铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线,俗称“花线”,现阶段此种线材多用于消防系统,也叫“消防线”。 字母S代表双绞线,字母R代表软线,字母V代表聚氯乙烯(绝缘体)。

RVS电线


RVS双绞线的用途:
1.多用于消防火灾自动报警系统的探测器线路
2.适用于家用电器、小型电动工具、仪器仪表及动力照明用线。双白芯用于直接接灯头线;红蓝芯用于消防、报警等;红白芯用于广播、电话线;红黑芯用于广播线。
3.用于连接功放与音响设备、广播系统传输经功放机放大处理的音的频信号。
RVS与RVB的区别在于:RVB为平行软线,RVS为双绞软线

二、视频线
视频线:用来传输视频基带模拟信号的一种同轴电缆。
1、SYV

全称实心聚乙烯绝缘射频同轴电缆。S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯。通常用于模拟监控系统、可视对讲系统和有线电视系统中,用于传输视频信号。

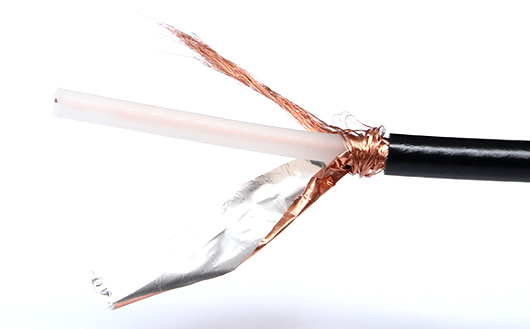

SYV同轴电缆视频线

SYV视频线的规格有:
SYV75-3  传输距离100-300米;
SYV75-5  传输距离300-500米;
SYV75-7  传输距离500-800米;
SYV75-9  传输距离1000-1500米;
SYV75-12 传输距离2000-3500米;
SYV75-3—75代表阻抗为75欧姆,-3代表线材的粗细。

2、SYWV

全称聚乙烯物理发泡绝缘的同轴电缆,通常用于卫的星电的视传输以及有线电视传输、远距离可视对讲系统专用电缆,适合射频传输。

同轴电缆SYWV


SYV与SYWV的相同点
a.特性阻抗一样——75欧姆;
b. 外层护套,屏蔽层结构,绝缘层外径,编数选择,材质选择,屏蔽层数等基本相同。

SYV与SYWV的不同点
a.绝缘层物理特性不同:SYV是100%聚乙烯填充, SYWVD也是聚乙烯填充,但充有80%的氮气气泡,聚乙烯只含有20%
b.芯线直径不同:SYV 电缆为0.78-0.8mm,SYWV 电缆为1.0mm
c.两种电缆的传输特性――传输衰减不同。

3、VGA线

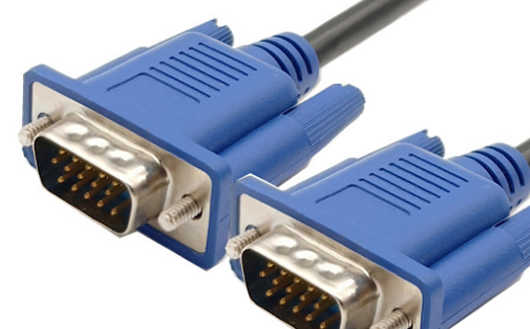

是一种模拟信号视频线,最常见于电脑与显示器的连接。

VGA线


4、RG
全称物理发泡聚乙烯绝缘接入网电缆,通常用于弱电视频图像传输或混合光纤同轴电缆网(HFC网络)中 传输数据模拟信号。等按用途可分为两种基本类型:基带同轴电缆和宽带同轴电缆。目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。RG-58/59中RG是射频电缆系列的号码,RG加不同的数字来表示不同结构和性能的射频电缆。

最常用的有下列几种:
RG-8或RG-11(50Ω )、
RG-58(50Ω)、
RG-59(75Ω)、
RG-62(93Ω)
计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。RG-59 用于电视系统。RG-62 用于ARCnet网络和IBM3270网络。

一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器,为用户接口。接口的安装方法如下:
(1)细缆 将细缆切断,两头装上BNC头,然后接在T型连接器两端。
(2)粗缆 粗缆一般采用一种类似夹板的Tap装置进行安装,它利用Tap上的引导针穿透电缆的绝缘层,直接与导体相连。电缆两端头设有终端器,以削弱信号的反射作用。

5、AV线

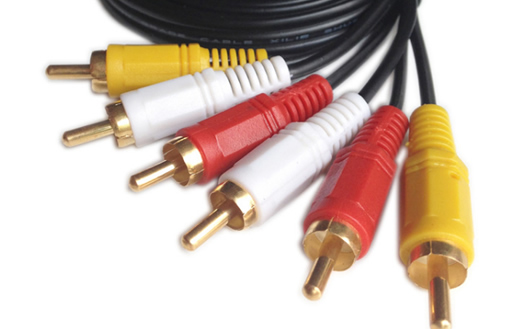

是家庭音响中音频线(Audio Cable)和视频线(Video Cable)的简称,所以也叫音视频线。主要用于音响设备,家用影视设备音频和视频信号连接。

AV线


三、网线、网络线

1、屏蔽双绞线
1) STP
STP屏蔽双绞线的双绞线内有一层金属隔离膜,在数据传输时可减少电磁干扰,防止信息被窃听,所以它的稳定性较高,同时具有较高的数据传输速率。STP的双绞线的价格说不定,便宜的几元1米,贵的可能十几元以上1米。
2) FTP
FTP和STP大致相似,两者区别在于:STP是指每条线都有各自屏蔽层的屏蔽双绞线,而FTP则是采用整体屏蔽的屏蔽双绞线。需要注意的是,屏蔽只在整个电缆均有屏蔽装置,并且两端正确接地的情况下才起作用。所以,要求整个系统全部是屏蔽器件,包括电缆、插座、水晶头和配线架等,同时建筑物需要有良好的地线系统。

2、非屏蔽双绞线
UTP
局域网电缆,主要用于传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网,UTP(非屏蔽双绞线)内没有这层金属膜,所以它的稳定性较差,但它的优势就是价格便宜,组网灵活,阻燃效果好,不容易引起火灾。采用UTP的双绞线价格一般在1米1元钱左右。

屏蔽双绞线(STP)与非屏蔽双绞线(UTP)的性能指标对比

按电气性能划分的话,可以分为:1类、2类、3类、4类、5类、超5类、6类、超6类、7类共9种类型。类型数字越大,版本越新、技术越先进、带宽也越宽,当然价格也越贵。这些不同类型的双绞线标注方法是这样规定的:如果是标准类型则按"catx"方式标注,如常用的5类线,则在线的外包的皮上标注为"cat5",注意字母通常是小写,而不是大写。而如果是改进版,就按"xe"进行标注,如超5类线就标注为"5e",同样字母是小写,而不是大写。
1)一类线:主要用于传输电话语音(一类标准主要用于八十年代初之前的电话线缆),不同于数据传输。
2)二类线:传输频率为1MHZ,用于语音传输和较高传输速率4Mbps的数据传输,常见于使用4MBPS规范令牌传递协议的旧的令牌网。
3)三类线:在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,用于语音传输及较高传输速率为10Mbps的数据传输,专用于10BASE—T以太网。
4)四类线:该类电缆的传输频率为20MHz,用于语音传输和较高传输速率16Mbps的数据传输主要用于基于令牌的局域网和 10BASE-T/100BASE-T。
5)五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和较高传输速率为100Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。
6)超五类线:超5类具有衰减小,串扰少,并且具有较高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。
7)六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它增大倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用,它主要应用于百兆位快速以太网和千兆位以太网中。
六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。
8)超六类线:超六类线是六类线的改进版,同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆,主要应用于千兆位网络中。在传输频率方面与六类线一样,也是200~250 MHz,最大传输速度也可达到1 000 Mbps,只是在串扰、衰减和信噪比等方面有较大改善。
9)七类线:该线是ISO 7类/F级标准中较新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,所以它的传输频率至少可达500 MHz,是六类线和超六类线的2倍以上,传输速率可达10 Gbps。

连接方法也主要有两种:直通线缆和交叉线缆。
a)直通线缆的水镜头两端都遵循568A或568B标准,双绞线的每组线在两端是一一对应的,颜色相同的在两端水 晶头的相应槽中保持一致。它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口或交换机普通端口连接计算机网卡上。

b)而交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡连网卡上。

四、电梯电缆
电梯电缆:是由同轴电缆(一般是SYV-75-3 + TVVB 2X1.0、 SYV-75-4 + TVVB 2X1.0 )组合而成,如果需要其他型号可以定做。里面有加强钢丝和尼龙绳,及纤维组织,外护套采用超强柔软PVC材料,有效增加抗拉强度和柔韧性。具有使用寿命长,视频传输型号稳定,清晰度高等特点。主要用于随电梯行走的电视监控专用线材,内含视频线、电源线、钢丝。

1、TVVB

电梯随行扁电缆,是一种自承式扁平复合电梯监控专用电缆,这种电缆将视频同轴电缆、电源线、数据线和钢绞线复合到一起,做成一根扁平的带状电缆(TSYV75-5+TVVB2X1.0+G),这样整条电缆的拉力由钢绞线来承受,抗拉强度非常好,不会在电梯运行中,由于重力原因拉断信号电缆。主要适用于安装在电梯设备中,作为设备连接用线,也可用于电梯和其它升降及类似的升降系统。

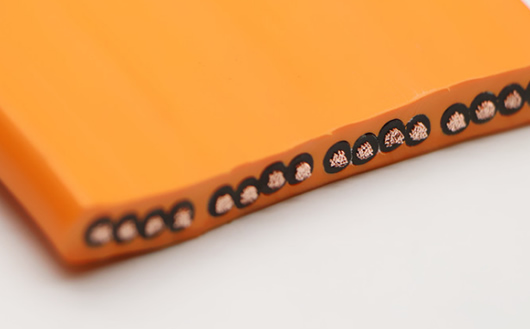

tvvb电缆


电梯电缆在电梯中具体使用情况:
1.电梯电缆是一字型排列时
1)自由使用长度大于35m;
2)运行速度大于1.6m/s;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳或纤维绳如  芳纶纱等

2.电梯电缆是梅花型绞合排列时
1)自由悬挂长度大于80m;
2)运行速度为4.0m/s~10.0 m/s;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳。

五、音频线
1、电话线
SBVV HYA
HYV为铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市内通信电缆。常见规格有二芯和四芯,线径分别有0.4和0.5,若干地区有0.8和1.0,常见材料(导体)有铜包钢、铜包铝、全铜。其中,达到国家标准的只有采用全铜的电话线。通常用于:通信工程布线,室内电话通信电缆系统布线之间的连接,语音通信系统之间主干线,程控交换机,电话,传真和数字电话。

二芯
通常型号有:HYV2x1/0.4 CCS、HYV4x1/0.4 CCS、HYV2x1/0.4 BC、HYV2x1/0.5 BC、HYV4x1/0.4 BC、HYV4x1/0.5 BC、HSYV 2x2x0.5 BC(备注:CCS为铜包钢、BC为全铜)。如HYV2x1/0.4 CCS—其中HYV为电话线英文型号、2代表2芯、1/0.4 CCS 代表单支0.4mm直径的铜包钢导体,以此类推,HYV4x1/0.4 BC、其中HYV型号、4代表4芯、1/0.5 BC 代表单支0.5 mm直径的纯铜导体。特别说一下、HSYV 2x2x0.5—“S”代表双绞,2x2代表2对(4芯)双绞、0.5代表单支0.5 mm直径的导体。

2、音频线
音频连接线,简称音频线,用来传播声音的线。市场上品质较好的音响线,制作材料主要有镀金、银、元氧铜。一般用于传输未放大的音频信号,例如电脑、VCD、DVD、收音机连接功放。音频线在布线时基本无需考虑,因为音源设备与功放经常放在一起,这些线都很短,后期配置即可。
音频线主要规格有:音频线 2×0.122、音频线 71C、音频线 2×0.32

音频线的分类:
1) 音频线:一套音频线经常是两根,分为左右两个声道,线的两端都是莲花头(RCA头)。
2)同轴线:用于传输多声道信号(杜比AC-3或者DTS信号),与音频线类似,因信号量大,接头及线都比普通音频线粗一些,一般用于连接DVD机与功放机。
3)光纤线:也用于传输多声道信号(杜比AC-3或者DTS信号),用于连接 DVD
机与功放机。
4)话筒线:一种两芯的同轴线,用于连接功放与话筒。
