磁翻板液位计带远传

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2018/1/5 15:14:05
天康磁翻板液位计根据具体不同的工作环境,生产出了适应各种环境以及各种材料的液位计,其中包括:液压机液位计 、UHZ-F防腐型磁性翻板液位计 、保温夹套翻板液位计、高温高压磁翻柱液位 、UHZ顶装式磁性浮子液位计 、HG5-1玻璃板液位计、HG5-2防霜液位计、HG5玻璃管式液位计、UNS(UGS)彩色石英管液位计、UHZ-59系列磁翻柱(板)液位计等更多类型产品。
天康磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm。

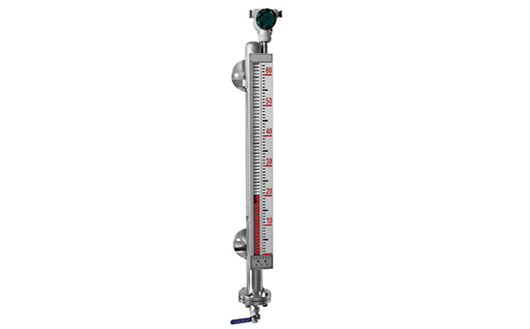

磁翻板液位计带远传

天康磁翻板液位计技术参数
测量范围:300~12500mm
精确度:指示±10mm
测量原理:浮力原理、磁耦合传感技术
测量介质:各种液体及腐蚀、易燃易爆液体介质
输出形式:现场显示、报警、变送器输出
工作压力:≤6.3Mpa
介质温度:≤450℃
介质密度:≥0.45g/cm3
介质粘度:≤0.15pa·s
防爆等级:Exd Ⅱ BT6.ExiacT6
防护等级:IP66
材质:各种牌号不锈钢、PVC等
连接方式:法兰DN20、DN25(松套)
安装方式:侧装、顶装

可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示,该液位计结构简单,观察直观、清晰,不堵塞、不渗漏,安装方便,维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器,透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠,当玻璃因意外损坏时,钢珠在容器内压的作用下自动密封,防止容器内液体外溢,并保证操作人员安全。

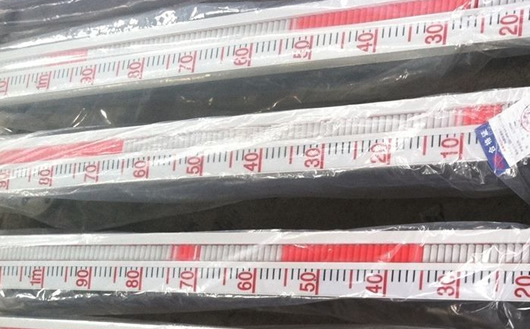

磁翻板液位计带远传

液位计太长了怎么办?
对超过一定长度的,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;当配有远传配套仪表时需做到如下几条:远传配套仪表零位应与液位计零位指示处在同一水平线上;远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);远传配套仪表上感应面应面向和紧贴主导管;接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。

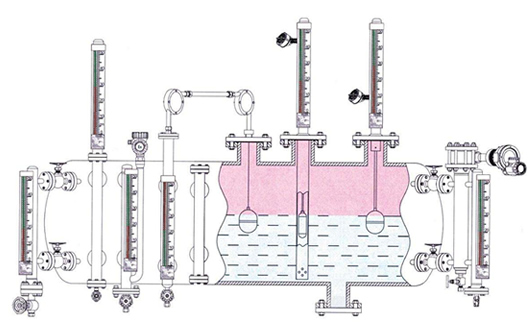

液位计测量采用的方式和故障排除

测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单 元随液位变化时,使磁性色块(磁翻板)翻转;磁性液位开关在对应液位点动作;同时液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换 成4~20mA电流信号输出。



天康磁翻板液位计特点:
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全  双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
4、耐振动性能好,能适应液位波动大的情况下工作  结构简单,安装方便,维护费用低。

5、带精美的磁钢校正器,现场随意校调技术参数。

带远传磁翻板液位计

测量范围:
150~8000mm,对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。  工作压力:0.6;1.0;2.5;4.0;6.4;10Mpa
工作温度:
F :120℃;G:200℃;H:450℃
精确度:±10mm
介质密度: 0.5~2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动:频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 。
过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。
开关选项:可选择普通型、防爆型
变送器选项:可选干簧管液位变送器、可选磁致伸缩液位变送器、可选全智能带表显示液位变送器
敲击手压法
经常会遇到仪器运行时好时坏的现象,这种现象绝大多数是由于接触不良或虚焊造成的。对于这种情况可以采用敲击与手压法。

所谓的“敲击"就是对可能产生故障的部位,通过小橡皮锤敲打使其接触正常。



液位计的7个使用注意事项
1.的对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.安装位置应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗磁翻板液位计的主导管清除杂质。
