天康集团锅炉蒸汽流量计安装要求

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2018/8/13 14:39:26

天康集团生产的锅炉蒸汽流量计主要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高。

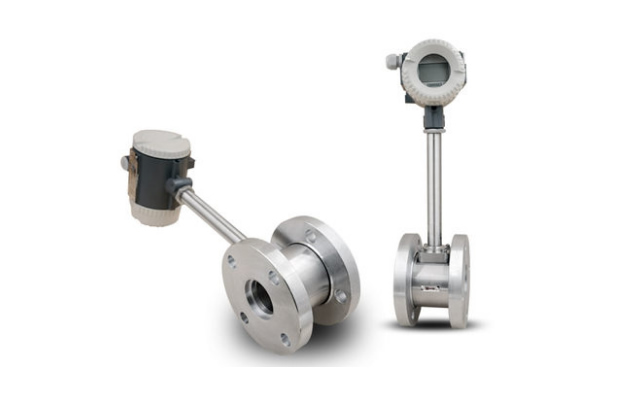

锅炉蒸汽流量计

锅炉蒸汽流量计为了使用方便,电池供电的本地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量,累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度,压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。
为了保障仪表正常运行,下面来学习一下安徽天康集团锅炉蒸汽流量计的安装环境要求和管道安装要求。

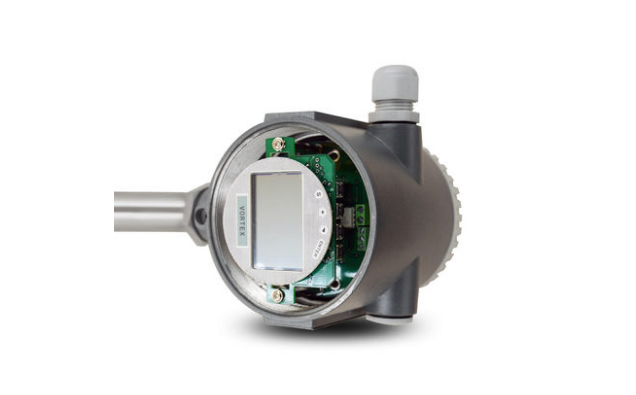

锅炉蒸汽流量计
一、天康集团锅炉蒸汽流量计安装环境要求:
1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2、避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3、避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4、涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5、仪表安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6、仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。


二、天康集团锅炉蒸汽流量计管道安装要求:
1、涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)DN为仪表公称口径单位:mm,注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2、上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db,上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3、仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处;
5、仪表在在管道上可以水平、垂直或倾斜安装。
6、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
8、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

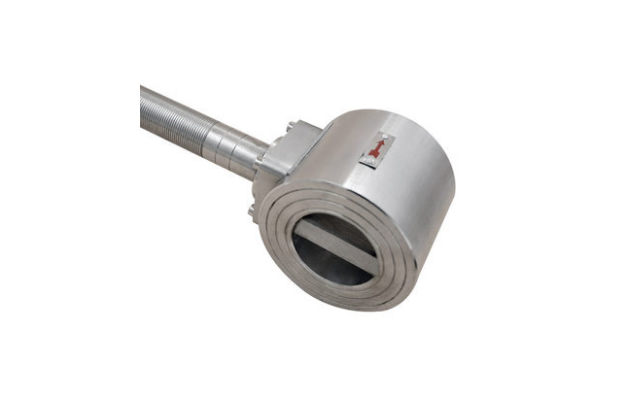

锅炉蒸汽流量计

锅炉蒸汽流量计特别注意:
传感器安装点的上游较近处若装有阀门,不断地开关阀门,对传感器的使用寿命影响极大,非常容易对传感器造成永久性损坏、传感器尽量避免在架空的非常长的管道上安装,这样时间一长后,由于传感器的下垂非常容易造成传感器与法兰间的密封泄露,若不得已要安装时,必须在传感器的上下游2D处分别设置管道紧固装置。
锅炉蒸汽流量计入口与出口直管段部分:
为了确保完整的功能,入口处的流型应不受干扰。上游直管段部分的长度应为流量计口径(D)的大约15倍,下游直管段部分的长度应为流量计口径(D)的大约5倍。以确保仪表在变化的过程条件下符合其精度指标。
