天康仪表WSSX-411电接点双金属温度计

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2017/11/6 19:10:51

WSSX-411电接点双金属温度计的参数与规格:
测温范围:-60-500℃
精度等级:1.5级,接点动作误差差限为示值基本误差限的1.5倍
温度计指示部分:(按温度计标度盘的外径表示)分φ60、φ100、φ150mm。
尾管长度:75-2000mm。
尾管直径:分别为φ6、φ8、φ10(尾管长度100-1250mm时)φ12(尾管长度在1250-2000mm时)。
安装部分螺纹:M16X1.5、M27X2、G1/2、G3/4,尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢,耐压6.4MPa。
防水性能:温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水(喷嘴出
口前水压不小于心不2Kg/CM2)历时5分钟,不得有水渗入温度计外壳内部,
符合IP65标准。
接点额定功率:10VA
接点最高工作电压:~380V或220V
接点最高工作电流:1A(无感负载)
工作电压宜在大于15V小于48V的情况下使用。

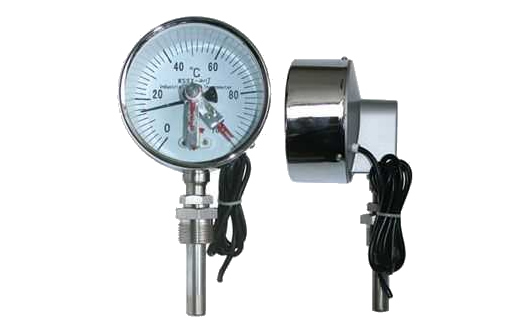

WSSX-411电接点双金属温度计



WSSX-411系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

WSSX-411系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
热套管式双金属温度计可配合各式安装套管,满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。广泛应用于石油、化工、冶金、纺织、食品等工业。

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种(耐震双金属温度计、电接点双金属温度计、一体化双金属温度计)。
①轴向型双金属温度计:指针盘与保护管垂直连接。
②径向型双金属温度计:指针盘与保护管平行连接。
③135°向型双金属温度计:指针盘与保护管成135°连接。
④万向型双金属温度计:指针盘与保护管连接角度可任意调整。

为了适应实际生产的需要,双金属温度计具有不同的安装固定形式:
1、可动外螺纹管接头;
2、可动内螺纹管接头;
3、固定螺纹接头;
4、卡套螺纹接头;
5、卡套法兰接头和固定法兰。

双金属温度计电接点型
双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。
主要技术参数
(1)精度等级:1.5级
(2)时间常数:J<40S
(3)保护管耐压:6.3MPa
(4)接点容量:额定功率10VA(无感);电压:交流220V、工作电流:1A(无感),
接点为上下限且常开。

(5)表头工作环境温度:-25~55摄氏度



双金属温度计耐震型
WSSX-411系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
主要特点:
(1)现场显示温度,直观方便,安全可靠,使用寿命长;
(2)多种结构形式,可满足不同要求,无汞害,易读数,坚固耐震;
(3)保护管材为1Cr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强;

(4)抽芯式温度计可不停机短时间维护或更换机芯。

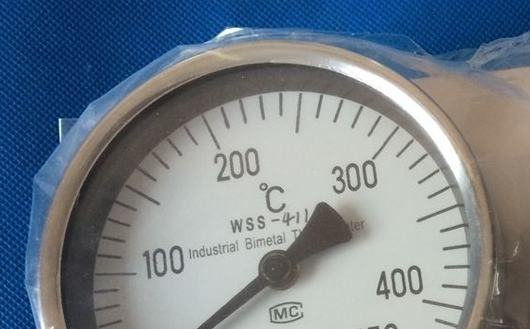

天康WSSX-411电接点双金属温度计



工作原理:
耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。
耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。
主要技术参数:
(1)执行标准:JB/T8803-1998 GB3836-83
(2)标度盘公称直径:60 100 150
(3)精度等级:(1.0),1.5
(4)热响应时间:≤40S
(5)防护等级:IP55
(6)角度调整误差:角度调整误差应不超过其量程的1.0%
(7)回差:回差应不大于基本误差限的值
(8)重复性:重复性极限范围应不大于基本误差限值的1/2

双金属温度计万向型



主要技术参数
(1)标度盘公称直径:100;150
(2)精度等级:1.0、1.5
(3)连接尺寸:M20x1.5、NPT1/2
(4)热响应时间:≤40s
(5)防护等级:IP55
双金属温度计一体化双金属温度计
概述

一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合,它既能满足现场测温需求,亦能满足远距离传输需求,远传双金属温度计可以直接测量各种生产过程中的-40~+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。



性能特点
1、具有测温探头小,灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。

3、结构形式与国际同类产品相同,可替代进口。



技术参数
1、测温范围-40~600℃
2、环境温度-10~55℃
3、相对湿度≤95%
4、精度等级1.5级
5、时间常数≤60S
6、探头耐压≤6Mpa
7、探头直径:φ8-10mm、可动外螺纹:M27*2
8、热电阻PT100(单路、双路输出)或4-20mA电流输出
9、防护等级:IP55

双金属温度计热套管式
热套管式双金属温度计可配合各式安装套管,满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。广泛应用于石油、化工、冶金、纺织、食品等工业。

对双金属温度计的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作,要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点:
(1)为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。
双金属温度计
(2)带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:
a、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;
b、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;
c、假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可;
d、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。

双金属温度计的优点在于响应速度快、体积小、线性度好、较稳定,国外有些产品还具备高温工作性能。
双金属温度计的热电势大小仅与热电极材质的热电性质和两端温度差有关。
采用同一种匀质导体或半导体构成回路,都不会产生热电势。
热电偶两个接点温度T,T0,若T=T0,热电偶的热电势为零。中间温度定律为制定热电偶分度表奠定了基础。
许多年来,科学家们试图研究能否用函数关系式甚至用分段函数来表达热电偶的热端(测量端)温度与热电偶回路所产生的热电势之间的关系,终没能成功。
若两种导体A,B分别与第三导体组成热电有较宽的测温范围,长期使用的物理化学性能稳定
电导率高,电阻温度系数小;※配置的热电势灵敏度高,热电势与温度之间成线性,易于复制,工艺简单,价格便宜。
但错用了配套镍铬-镍硅的补偿电桥,其补偿电桥的平衡点0 C。当冷端温度为30 C,温度表指示温度900 C,则加热炉的实际温度为多少?以用标准电极定律来确定随温度变化的元件。
一般双金属温度计用在低温,热电偶用在高温。如果温度超过500度的话那么双金属温度计的阻值会非常大,可能会影响测量结果,甚至会出现不能出来测量结果的情况发生。

1、WSS系列双金属温度计在保管、安装、使用及运输过程中,应尽量避免碰撞保护管,切勿使保.护管弯曲、变形。安装时,严禁扭动仪表外壳。

2、仪表应在-30℃~80℃的环境温度内正常工作。



电接点双金属温度计型号命名:

型 号
测温范围℃
精度等级
保护管材料
规 格 L(mm)
安装固定装置
WSSX-400
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
75 100
150
200
300
400
500
750
1000
无固定装置
WSSX-410










WSSX-480










WSSX-401
可动外螺纹








WSSX-411










WS/SX-481










WSSX-402
可动内螺纹








WSSX-412










WSSX-482










WSSX-403
固定螺纹








WSSX-413










WSSX-483










WSSX-404
固定法兰








WSSX-414










WSSX-484










WSSX-405
卡套螺纹








WSSX-415










WSSX-485










WSSX-406
卡套法兰
