压力表系列

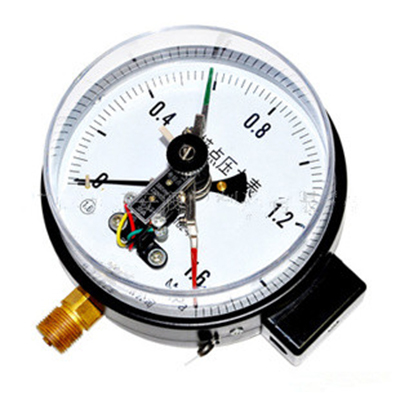

电接点压力表

文字:[大][中][小] 作者:安徽天康(集团)股份有限公司 来源: 日期:2016/12/1 14:24:20
概述
  该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件,能对被测的输出信号和系统自动控制。
  YXC系列产品具有工作可靠,接点功率大的优点
  YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。
    规格示意
□ - □ □ □ □
YX - 一般 电接点 压力表
YZXC - 电接点 压力 真空表
YXC - 磁助式 电接点 压力表
YXN - 耐振 电接点 压力表
1
100 压力表直径为100毫米
150 压力表直径为150毫米
Z 轴向 T 带边 Q 前边

    技术参数
名称 型号 测量范围(MPa) 精度 触点熔点
电接点压力表  Yx-100
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;
0~1; 0~1.6;0~2.5;0~4;0~6;0~10;
0~16;0~25; 0~40;0~60
  1.5  380VX1A
Yx-150
电接点压力真空表
Yzxc-100
-0.1~0.3;-0.1~0.5;-0.1~0.9;
-0.1~1.6;-0.1~2.5
 1.5  380VX1A
Yzxc-150

产 品 型 号 YXC-100      YXN-100 YXC-150    YXN-150
公 称 直 径 Ф100 Ф150
接 头 螺 纹 M20x1.5
精 确 度 等 级   1.0         1.5
测 量 范 围 -0.1~0.15    -0.1~0.3    -0.1~0.5    - 0.1~0.9    -0.1~1.5 -0.1~2.4    0~0.16    0~0.25    0~0.4   0~0.6 0~1        0~1.6       0~2.5      0~4      0~6   0~10     0~16         0~25      0~40        0~460
使用环境条件 温度-40-70℃    相对湿度≤85%
耐 振 等 级   YXC系列V.H.3       YXN系列V.H.4
电接点装置的技术参数 最高工作电压:DC220V   AC380V
触点最大功率:30VA(阻性负载)
控制方式:可调节上、下限缓行磁助接点开关
