矿用通信电缆MHJYV

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2017/10/5 13:07:52

适用于煤矿管网的管道铺设,主要用于管道敷设。在缆芯中和屏蔽层的内外表面用石油膏填充或浇注处理,以防止煤矿中水分侵入。在煤矿常见的30~C一60~C的环境条件下,煤矿用通信电缆的机械和电气性能保持不变。用于平巷、斜巷及机电硐室做通信线以及用于平巷,竖井或斜井作主信号传输。

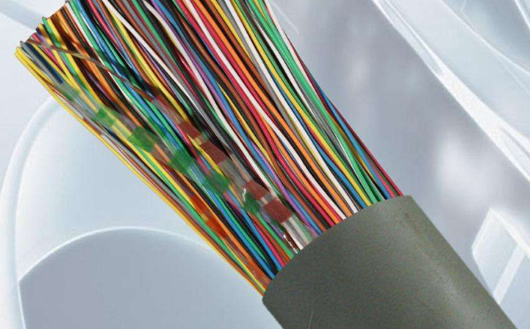

矿用通信电缆

矿用通信电缆型号:

型号
名 称
规格
用途
MHYV(PUYV)
聚乙烯绝缘阻燃聚氯乙烯护套矿用信号电缆
2-5
7/0.28
用于平巷、斜巷及机电硐室
MHJYV(PUJYV)
聚乙烯绝缘阻燃聚氯乙烯护套加强矿用通信电缆
2-5
7/0.28
(三钢四铜)
用于平巷、斜巷、有较好的抗拉强度
MHYVP
煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆
(5-10)*2*(0.75-1.5)
用于电场干扰较大的场所作信号传输,适用于固定敷设
MHY32
煤矿用聚乙烯绝缘钢丝锴装聚氯乙烯护套通信电缆
(5-19)*2*(0.75-1.5)
用于平巷,竖井或斜井作主信号传输
MHYVR
煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆
(5-10)*2*(0.75-1.5)
用于矿场作普通信号传输,可移动使用
MHYBV(PUYBV)
煤矿用聚乙烯绝缘镀锌钢丝编织铠装阻燃聚氯乙烯护套通信电缆
5-50
1/0.8
用于机械冲击较高的平巷、斜巷
MHYAV(PUYAV)
煤矿用聚乙烯绝缘铝/聚乙烯粘结护层阻燃聚氯乙烯护套通信电缆
10-100
1/0.8
1/1.0
用于较潮湿的斜井和平巷作通信线
MHYA32(PUYA32)
煤矿用聚乙烯绝缘铝/聚乙烯粘结护层镀锌钢丝铠装
阻燃聚氯乙烯护套通信电缆
10-100
1/0.8
1/1.0
用于煤矿竖井和斜井作通信线

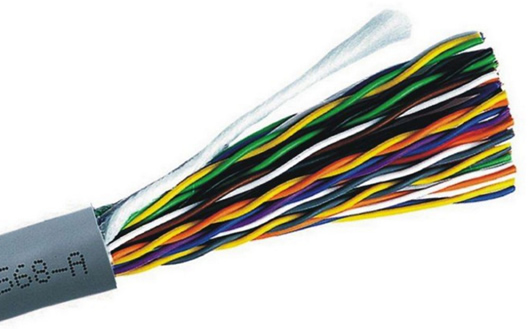

矿用通信电缆

矿用通信电缆结构:
1、导线:退火裸铜线,铜线直径为0.30,0.42,0.52,0.60,0.70,0.80,0.90(mm)。
2、绝缘材料:高密度聚乙烯或聚丙烯,按照全色谱标准标明绝缘线的颜色。
3、绝缘线对:把二根不同颜色的绝缘线按不同的节距扭绞成对,并采用规定的色谱组合以便识别线对。
4、通信电缆缆芯结构:以1对为基本单位,超过25对的电缆按单位组合,每个单位用规定色谱的单位扎带绕扎,以便识别不同的单位。100对及以上线对的电缆加有1%的预备线对,但最多不超过6对。缆芯内的间隙用石油膏填充。
5、缆芯包带:用聚脂薄膜带绕包。
6、屏蔽:铜丝屏蔽或用轧纹(或不轧纹)金属带,金属带纵包于通信电缆缆芯包带之外。
7、护套:蓝色低密度聚乙烯。也可提供双层护套的通信电缆。

防火性能:
矿用通信电缆引发火灾的原因,主要是因为过负荷、短路、接触电阻过大及外部热源作用。在短路、局部过热等故障状态及外热作用下,绝缘材料绝缘电阻下降、失去绝缘能力,甚至燃烧,进而引发火灾。
火灾中矿用电缆的主要特性有火灾温度一般在800℃~1000℃,在火灾情况下,导线电缆会很快失去绝缘能力,进而引发短路等次生电气事故,造成更大的损失;导线电缆在规定的允许载流量下有较大的过载能力;短路状态下,导线电缆会在瞬间引起绝缘材料熔化、燃烧,并引燃周围可燃物。
矿用电缆防火性能分析防火机理分析阻燃机理在燃烧反应的热作用下,位于凝聚相的阻燃剂分解吸热,使凝聚相内温度上升减慢,延缓了材料的热分解速度;阻燃剂受热分解后,释放出连锁反应自由基阻断剂,使火焰、连锁反应的分支中断,减缓了气相反应速度;催化凝聚相热分解固相产物,焦化层或泡沫层的形成加强了这些层状硬壳阻碍热传递的作用;在热作用下,阻燃剂出现吸热性相变,物理性地阻止凝聚相内温度升高。
耐火机理在矿用电缆的绝缘和护套材料中加入某种添加剂,降低聚合物产生的热量,防止聚合物分解或促进绝缘和护套材料炭化形成保护层;在线芯处增加一层云母玻璃丝带等无机绝缘材料,在绝缘和护套层被火燃蚀后,*缠包在导体上的云母耐火带保护而继续通电,从而在着火时保持一定时间的正常运行。

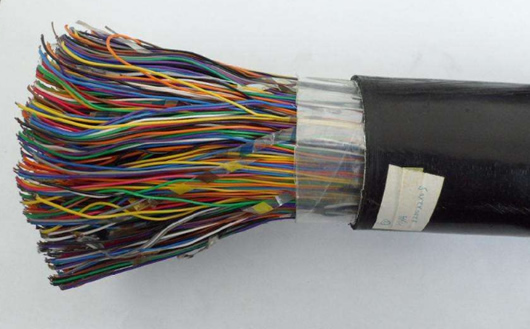

矿用通信电缆
矿用通信电缆系列价格公式:
铜的重量X铜价计算:丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。
矿用通信电缆的成本价格计算:平方X1.83=铜的重量X当时的铜价+铠装的价格(重量X0.4元/斤)=成本价格+10%的加工费。
电缆的价格=制造材料成本+固定费用+税收+业务费+利润。
制造材料成本=材料成本*(1+材料消耗)(材料成本即为理论计算出来的值)
固定费用根据各个公司的情况有所不同,一般包括生产工资、管理工资、水电费、修理费、折旧费、房租费、运输费用。
