mhyvrp信号电缆

文字:[大][中][小] 作者:安徽天康集团股份有限公司 来源: 日期:2017/10/5 13:15:41
型号 00005 芯数 标准
护套材质 绝缘 电线最大外径 10(mm) 绝缘厚度 11(mm)
标称截面 12(mm) 用途 工业 线芯材质 裸铜线

产品认证 CCC 电压等级 超高压电缆(275~800千伏) 绝缘材料 油浸纸绝缘电力电缆

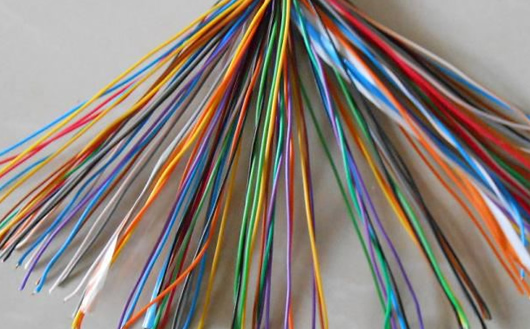

mhyvrp信号电缆

信号电缆简介:

信号电缆是一种信号传输工具。一般信号电缆传输的信号很小,为了避免信号受到干扰,信号电缆外面有一层屏蔽层,包裹的导体的屏蔽层,一般为导电布,编织铜网或铜泊(铝),屏蔽层需要接地,外来的干扰信号可被该层导入大地,避免干扰信号进入内层导体干扰同时降低传输信号的损耗。 铝护套电缆具有良好的屏蔽性能,综合护层有一定的屏蔽性能,可用于铁路电气化区段的干线或强电干扰地区。适用于铁路信号自动闭塞系统、计轴、车站电码化、计算机连锁、微机监测、调度集中、调度监督、大功率电动转辙机等有关信号设备和控制装置之间传输控制信息、监测信息和电能。

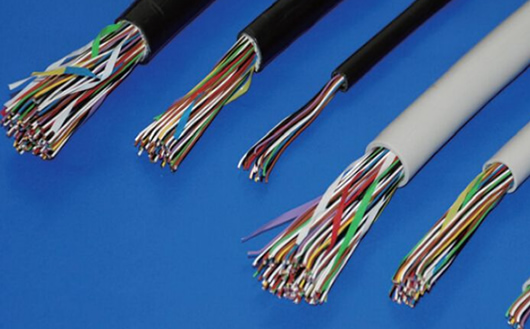

mhyvrp信号电缆
什么是通信电缆:
通信电缆传输电话、电报、传真文件、电视和广播节目、数据和其他电信号的电缆。由一对以上相互绝缘的导线绞合而成。通信电缆与架空明线相比,具有通信容量大、传输稳定性高、保密性好、少受自然条件和外部干扰影响等优点。
通信电缆
由二根对称排列的导线组成通信回路。分高频和低频两种。前者最高传输频率可达 800千赫,相应为在一个回路中可开通180路电话;后者最高传输频率一般小于252千赫,相当于一个回路中可开通60路电话。 对称通信电缆的电磁场呈开放状态(图1),在高频下回路的衰减和损耗较大,回路间相互干扰和外界干扰都较大,难于提高传输频率和容量。

长途对称通信电缆由不同数量和不同绝缘结构的四线组构成。四线组的常用形式为星绞组,也有的采用复对绞形式(图2)。绝缘有纸带绝缘、纸-绳(纸带和纸绳)绝缘、聚乙烯绳-带绝缘、聚苯乙烯绳-带绝缘和泡沫聚乙烯绝缘等多种。高频长途对称通信电缆传输频率高,所以对电缆的结构性能要求较高。一般采用绳-带绝缘的星绞四线组结构。绝缘材料常用聚苯乙烯、聚乙烯。纸带纸绳绝缘一般用于252千赫以下的低频对称通信电缆。   电话电缆是用于市内、近郊和工矿企业等较小范围的区域电话连接的对称通信电缆,常称市内电话电缆。其主要特点为对数多(最多可达数千对,一般为数百或数十对)。由于使用频率低,通信距离近,因此线径较长途通信电缆细,一般为0.5毫米。电话电缆的线组结构有对绞组、星绞组和复对绞组3种。按其线心绝缘和护层材料可分为纸绝缘铅护套电缆、聚乙烯绝缘组合护层电缆、油膏充填防水电缆、全塑电缆等。

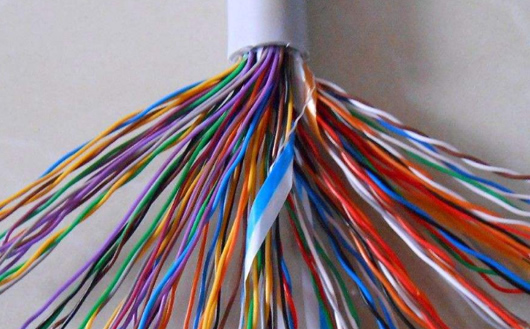

mhyvrp信号电缆

电话电缆中二根绝缘导线心按一定节距绞合成对构成一个绝缘线对。线对中二根绝缘导线心的颜色不同(一般为红色和白色),以便接线时区分。电话电缆的缆心结构一般分为同心式和单位式两种(图3)。同一层中相邻线对的绞合节距应不相同,以减小通话时的相互影响。在每一层中都设有一个标志对(分别为蓝色和白色),便于接线时辨认。在80对以上的电缆中往往置有预备线对以替换不合格线对。单位式电缆以50对或100对及相应的预备对绞合成一个基本单位,再由若干个基本单位绞合成电缆心。经干燥后挤压上护套制成电缆(见图)。
架空敷设的电话电缆需用自承式,由钢索承受整个电缆的重力。20世纪60年代以来,研制出在塑料电缆中填充油膏以防止潮气和水分的防水型电缆。
为了提高通信电缆的防潮性、稳定性,20世纪70年代以来,在市内电话电缆中广泛采用综合型电缆护层。其基本类型有3种。①Alpeth:缆心外挤压一层聚乙烯护层,再搭接地纵向包裹0.2毫米皱纹铝带,充以聚异丁烯绝缘复合物后外敷一层热塑性胶粘层,最外面挤压一层聚乙烯护套。②Stalpeth:皱纹铝带外纵包一层皱纹钢带,外覆一层热塑性材料,最外层再挤压一层聚乙烯护套。③Lepeth:缆心上包覆一层聚乙烯护套,其外敷一层粘性热塑性材料,最外面挤压一层铅管。
同轴通信电缆。
