wss-401双金属温度计
推荐资讯

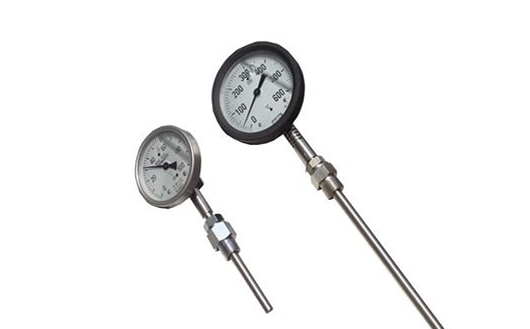

双金属温度计
品牌 天康 型号 WSSX-481B
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，成为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
热套管式双金属温度计可配合各式安装套管，满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。广泛应用于石油、化工、冶金、纺织、食品等工业。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种(耐震双金属温度计、电接点双金属温度计、一体化双金属温度计)。
①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135°向型双金属温度计：指针盘与保护管成135°连接。
1、可动外螺纹管接头；
2、可动内螺纹管接头；
3、固定螺纹接头；
4、卡套螺纹接头；
5、卡套法兰接头和固定法兰。
双金属温度计电接点型
双金属温度计是一种适合测量中低温的现场检测仪表，可直接用来测量液体、气体的温度。
主要技术参数
（1）精度等级：1.5级
（2）时间常数：J<40S
（3）保护管耐压：6.3MPa
（4）接点容量：额定功率10VA（无感）；电压：交流220V、工作电流：1A(无感)，
接点为上下限且常开。
（5）表头工作环境温度：-25~55摄氏度
双金属温度计耐震型
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
主要特点：
（1）现场显示温度，直观方便，安全可靠，使用寿命长；
（2）多种结构形式，可满足不同要求，无汞害，易读数，坚固耐震；
（3）保护管材为1Cr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强；
（4）抽芯式温度计可不停机短时间维护或更换机芯。
工作原理：
耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。
（1）执行标准：JB/T8803-1998 GB3836-83
（2）标度盘公称直径：60 100 150
（3）精度等级：（1.0），1.5
（4）热响应时间：≤40S
（5）防护等级：IP55
（6）角度调整误差：角度调整误差应不超过其量程的1.0%
（7）回差：回差应不大于基本误差限的值
主要技术参数：
（1）标度盘公称直径：100;150
（2）精度等级：1.0、1.5
（3）连接尺寸：M20x1.5、NPT1/2
（4）热响应时间：≤40s
概述
一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合，它既能满足现场测温需求，亦能满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
性能特点
1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
1、测温范围-40～600℃
2、环境温度-10～55℃
3、相对湿度≤95%
4、精度等级1.5级
5、时间常数≤60S
6、探头耐压≤6Mpa
7、探头直径:φ8-10mm、可动外螺纹:M27*2
8、热电阻PT100（单路、双路输出）或4-20mA电流输出
9、防护等级：IP55
类型 隔爆式双金属温度计 测量范围 0-600（℃） 结构型式 万向型
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，成为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
热套管式双金属温度计可配合各式安装套管，满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。广泛应用于石油、化工、冶金、纺织、食品等工业。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种(耐震双金属温度计、电接点双金属温度计、一体化双金属温度计)。
①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135°向型双金属温度计：指针盘与保护管成135°连接。
④万向型双金属温度计：指针盘与保护管连接角度可任意调整。
为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：
1、可动外螺纹管接头；
2、可动内螺纹管接头；
3、固定螺纹接头；
4、卡套螺纹接头；
5、卡套法兰接头和固定法兰。

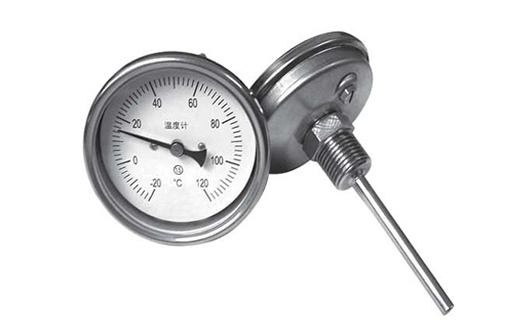

双金属温度计电接点型
双金属温度计是一种适合测量中低温的现场检测仪表，可直接用来测量液体、气体的温度。
主要技术参数
（1）精度等级：1.5级
（2）时间常数：J<40S
（3）保护管耐压：6.3MPa
（4）接点容量：额定功率10VA（无感）；电压：交流220V、工作电流：1A(无感)，
接点为上下限且常开。
（5）表头工作环境温度：-25~55摄氏度
双金属温度计耐震型
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动。在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
主要特点：
（1）现场显示温度，直观方便，安全可靠，使用寿命长；
（2）多种结构形式，可满足不同要求，无汞害，易读数，坚固耐震；
（3）保护管材为1Cr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强；
（4）抽芯式温度计可不停机短时间维护或更换机芯。
工作原理：
耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。
耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。
主要技术参数：（1）执行标准：JB/T8803-1998 GB3836-83
（2）标度盘公称直径：60 100 150
（3）精度等级：（1.0），1.5
（4）热响应时间：≤40S
（5）防护等级：IP55
（6）角度调整误差：角度调整误差应不超过其量程的1.0%
（7）回差：回差应不大于基本误差限的值
（8）重复性：重复性极限范围应不大于基本误差限值的1/2

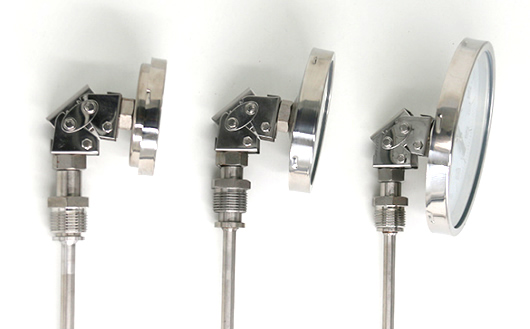

双金属温度计万向型
主要技术参数：
（1）标度盘公称直径：100;150
（2）精度等级：1.0、1.5
（3）连接尺寸：M20x1.5、NPT1/2
（4）热响应时间：≤40s
（5）防护等级：IP55
双金属温度计一体化双金属温度计
概述
一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合，它既能满足现场测温需求，亦能满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
性能特点
1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
3、结构形式与国际同类产品相同，可替代进口。
技术参数
1、测温范围-40～600℃
2、环境温度-10～55℃
3、相对湿度≤95%
4、精度等级1.5级
5、时间常数≤60S
6、探头耐压≤6Mpa
7、探头直径:φ8-10mm、可动外螺纹:M27*2
8、热电阻PT100（单路、双路输出）或4-20mA电流输出
9、防护等级：IP55
